主要性能规范:最大口径DN1000mm
型号 | 公称压力 | 壳体试验压力 | 密封试验压力 | 适用介质 | 工作温度 |
HC41X-10 | 1.0MPa | 1.5MPa | 1.1MPa | 水及弱腐蚀性流体 | 0~80℃ |
HC41X-16 | 1.6MPa | 2.4MPa | 1.76MPa | 水及弱腐蚀性流体 | 0~80℃ |
主要零件材料
型号 | 阀体 | 密封圈 | 弹簧 |
HC41X-10 | 铸铁、铸钢、不锈钢 | 丁腈橡胶(NBR) | 不锈钢 |
HC41X-16 | 铸铁、铸钢、不锈钢 | 丁腈橡胶(NBR) | 不锈钢 |

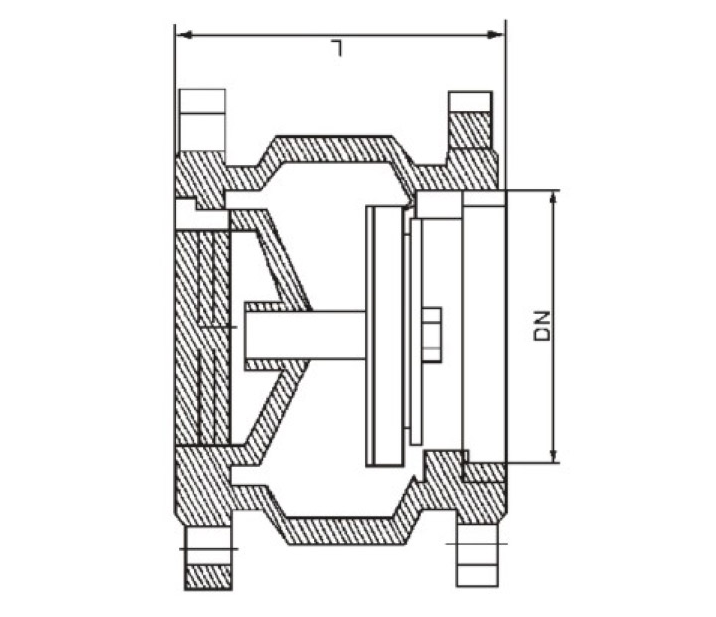

主要外形尺寸
DN | L | D | D1 | D2 | Z-Φd | ||||||||
DN10 | DN16 | DN25 | DN10 | DN16 | DN25 | DN10 | DN16 | DN25 | DN10 | DN16 | DN25 | ||
50 | 100 | 160 | 160 | 160 | 125 | 125 | 125 | 100 | 100 | 100 | 4-Φ18 | 4-Φ18 | 4-Φ18 |
65 | 120 | 180 | 180 | 180 | 145 | 145 | 145 | 122 | 122 | 120 | 4-Φ18 | 4-018 | 8-Φ18 |
80 | 140 | 195 | 195 | 195 | 160 | 160 | 160 | 133 | 133 | 135 | 8-Φ18 | 8-Φ18 | 8-Φ18 |
100 | 155 | 215 | 215 | 230 | 180 | 180 | 190 | 158 | 158 | 160 | 8-Φ18 | 8-Φ18 | 8-Φ23 |
125 | 180 | 245 | 245 | 270 | 210 | 210 | 220 | 184 | 184 | 188 | 8-Φ18 | 8-Φ18 | 8-Φ25 |
150 | 200 | 280 | 280 | 300 | 240 | 240 | 250 | 212 | 212 | 218 | 8-Φ23 | 8-Φ23 | 8-Φ25 |
200 | 230 | 335 | 335 | 360 | 295 | 295 | 310 | 268 | 268 | 278 | 8-Φ23 | 12-Φ23 | 12-Φ25 |
250 | 250 | 390 | 405 | 425 | 350 | 355 | 370 | 320 | 320 | 330 | 12-Φ23 | 12-Φ25 | 12-Φ30 |
300 | 300 | 440 | 460 | 485 | 400 | 410 | 430 | 370 | 370 | 390 | 12-Φ23 | 12-Φ25 | 16-Φ30 |
350 | 380 | 500 | 520 | 555 | 460 | 470 | 490 | 430 | 435 | 448 | 16-Φ23 | 16-Φ25 | 16-Φ34 |
400 | 400 | 565 | 580 | 610 | 515 | 525 | 550 | 482 | 482 | 505 | 16-Φ25 | 16-Φ30 | 16-Φ34 |
450 | 430 | 615 | 640 | 660 | 565 | 585 | 600 | 532 | 550 | 555 | 20-Φ25 | 20-Φ30 | 20-Φ34 |
500 | 450 | 670 | 705 | 730 | 620 | 650 | 660 | 585 | 608 | 20-Φ34 | 20-Φ41 | 20-Φ41 | |
600 | 510 | 780 | 840 | 840 | 725 | 770 | 770 | 685 | 718 | 20-Φ41 | 20-Φ41 | 20-Φ41 |
消声止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
