H647蝶型气动助关止回阀

产品简介

H647蝶型气动助关止回阀

产品介绍和用途：最大口径DN2000mm

本系列止回阀是引进西德技术的蝶型双偏心止回阀，具有快开快闭装置。带辅助气压装置及阻尼油缸，适用于工作温度≤350℃，瞬时温度不超过425℃，该阀适用燃性气体介质等。安装在风机出口，以防止介质逆流，起到保持系统压力和保护风机的作用。

主要零件及材料

1	重锤	HT200
2	缓闭控制缸	45钢、不锈钢
3	阀体	Q235-B、铸钢、不锈钢
4	阀瓣	铸钢、不锈钢
5	阀轴	2Cr13、不锈钢

主要性能参数

型号		H647X	H647H H647P	H647HX	H647Y
密封材料		丁腈橡胶	不锈钢	不锈钢+橡胶	硬质合金
工作温度		≤80	≤350	≤80	≤425
适用介质		气体、煤气、热空气等
公称压力		0.6	1	1.6	2.5
试验压力(Mpa)	壳体	0.9	1.5	2.4	3.75
试验压力(Mpa)	密封	0.66	1.1	1.76	2.75

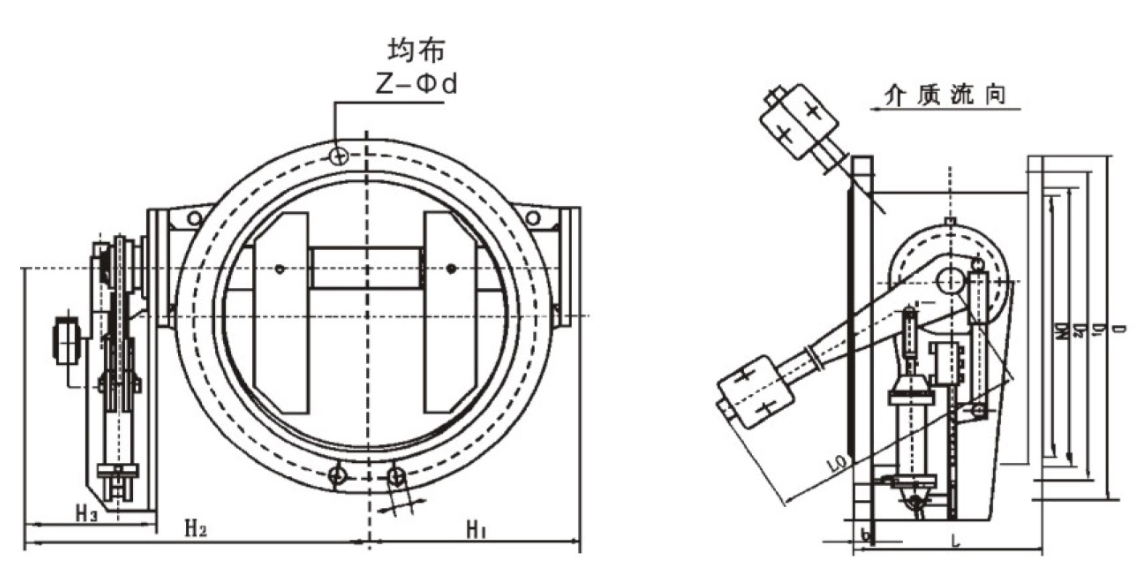

主要连接尺寸

公秸压力	公柠通& DN(mm)	L	D	D1	D2	b	LD	H1	H2	H3	Z-Φd
0.6	500	350	640	600	568	30	450	380	560	235	16-23
	600	390	755	705	670	30	550	440	580	260	20-25
	700	430	860	810	775	32	650	485	760	290	24-25
	800	470	975	920	880	34	650	535	830	315	24-30
	900	510		1020	980	36	800	610	890	315	24-30
	1000	550	1175	1120	1080	36	800	660	895	315	28-30
	1200	630	1400	1340	1295	40	1000	1110	1110	330	32-34
	1400	710		1560	1510	44	1000	1220	1220	330	36-34
	1600	700	1820	1760	1710	48					40-34
	1800	870	2045	1970	1910	50					44-41
	2000	950	2265	2180	2110	54					48-48
1.0	500	350	670	620	585	34	450	380	seo		20-25
	600	390	780	725	685	36	550	440	580	260	20-30
	700	430	895	840	800	40	650	485	760	290	24-30
	800	470	1010	950	905	44	650	535	830	315	24-34
	900	510	1110	1050	1005	46	800	61C	890	315	28-34
	1000	550	1220	1160	1115	50	800	660	895	315	28-34
	1200	630	1450	1380	1325	56	1000	1110	1110	330	32-41
	1400	710	1675	1590	1525	62	1000	1220	1220	330	36-48
	1600	790	W5	1820	1750	68					40-54
	1800	870	2115	2020	1950	72					44-54
	2000	950	2325	2230	2160	74					46-54
1.6	500	350	705	650	608	44	450	380	560	235	20-34
	600	390	840	770	718	48	550	440	580	260	20-41
	700	430	910	840	788	50	650	485	760	290	24-41
	800	470	1020	950	898	52	650	535	830	315	24-41
	900	S10		1050	998	54	800	610	890	315	28-41
	1000	550	1255	1170	1110	56	800	660	895	315	28-48
	1200	630	1485	1390	1325	58	1000	1110	1110	330	32-54
	1400	710	1685	1590	1525	60	1000	1220	1220	330	36-54
	1600	790	1 RD	1750	1750	68					40-58
	1800	870
	2000	950

蝶型气动助关止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管网、水泵的安全运行。

气动蝶形助关止回阀H647H阀门产品工作原理：该阀门主要由阀体，阀瓣，阀盖，阻尼油缸，电磁阀，过滤器，平衡锤及支架组成，采用双偏心蝶形结构，阀门开启与关闭主要由介质在阀前与阀后压力差实现，阻尼油缸可起到调节和缓闭的作用，蝶阀在气动过程中缩短了相对的摩擦，从而延长了阀门的使用寿命及密封性能。电磁阀，过滤器，油缸三连件实现了停电状态下快速关闭阀门，从而有效的快速切断介质，使阀门关闭性能即快有稳。

其主要特点：

1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。

2、缓闭系统性能优良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。橡胶软密封，封闭性能好，耐磨损，使用寿命长。油压缓冲，启闭平稳，无震动，无噪音。比老式止回阀流阻小，有很好的节能效果。
