H76型对夹双瓣启式止回阀

产品简介

H76型对夹双瓣旋启式止回阀

对夹双瓣旋启式止回阀用途

对夹蝶型止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。我公司针对传统结构止回阀存在的问题，以美国API标准和德国DIN标准为依据，结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验，研制开发了H76型对夹双瓣旋启式止回阀，经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用，效果良好，深受用户好评。

对夹双瓣旋启式止回阀结构特点：最大口径DN1200mm最高压力PN10Mpa

1、结构长度短，只有传统法兰止回阀的1/4；

2、体积小、重量轻，只有传统法兰止回阀的1/4；

3、阀瓣关闭快速，水锤压力小；

4、水平管道和垂直管道均可使用，安装方便；

5、流道通畅、流体阻力小；

6、阀瓣行程短，关阀冲击力小；

7、整体结构简单、紧凑、造型美观；

8、使用寿命长、可靠性高。

旋启式止回阀对比

结构形式	H76型对夹双瓣旋启式止回阀	H44型法兰单瓣旋启式止回阀
水锤压力	小，阀瓣行程短，且有弹簧辅助关闭、关闭速度快	很大，阀瓣行程长，需要较长的关闭时间
水锤压力	H76型的水锤压力只	.有 H44 型的 1/2-1/5
尺寸和重量	结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价	结构长度很长，体积笨大、重量很重
尺寸和重量	H76型的结构长度只有H44型的1/4-1/6, H76型的重量只有H44型的1/4-1/10
流体阻力	小，流体阻力系数§为2.6-0.7,随着阀门口径的增大，流体阻力系数减小	小，流体阻力系数§为1.3-3,但在低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大，而增大
安装	可水平安装可垂直安装，重量轻，不必为阀门设置支座	可水平安装或垂直安装，大口径阀门重量重，需设置支座
开启压力	很小，阀瓣在很小的压差下就能完全打开	较大，阀瓣在较大的压差下才能完全打开
可靠性	阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高	阀门关闭时的巨大冲击力及水锤压力容易损坏阀门

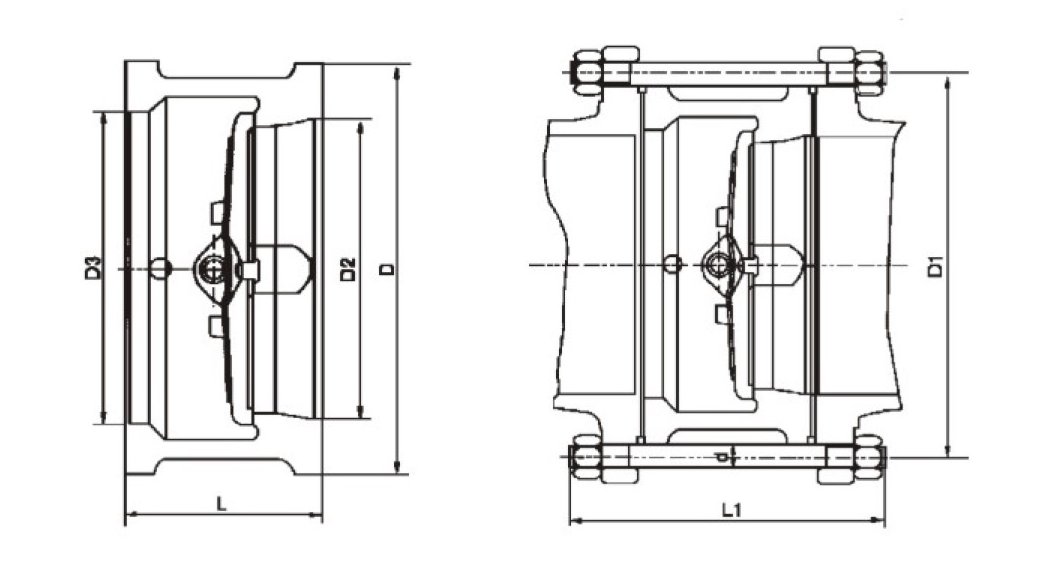

主要尺寸及重量

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)				重量 (kg)	配管法兰(供参考)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D3	D2	重量 (kg)	螺栓孔中心圆直径Di	螺栓数量	螺栓直径d	螺栓长度Li
1.0	40	60	96	46	41	2	110	4	M16	150
	50	60	109	56	51	2	125	4	M16	150
	65	67	129	73	65	3	145	4	M16	155
	80	73	144	88	80	4	160	8	M16	160
	100	73	164	108	102	6	180	8	M16	165
	125	86	194	132	127	8	210	8	M16	180
	150	98	220	160	152	13	240	8	M20	205
	200	127	275	210	203	24	295	8	M20	235
	250	146	330	266	254	35	350	12	M20	255
	300	181	380	310	305	48	400	12	M20	290
	350	184	440	355	350	78	460	16	M20	295
	400	191	492	405	400	106	515	16	M24	310
	450	203	542	455	450	135	565	20	M24	325
	500	219	597	505	500	165	620	20	M24	345
	600	222	698	605	600	260	725	20	M27	355
	700	305	811	700	695	360	840	24	M27	440
	800	305	918	800	796	540	950	24	M30	450
	900	368	1018	903	898	620	1050	28	M30	520
	1000	432	1124	1055	1050	880	1160	28	M33	590
	1200	524	1340	1205	1200	1380	1380	32	M36	695
1.6	40	60	96	46	41	2	110	4	M16	150
	50	60	109	56	51	2	125	4	M16	150
	65	67	129	73	65	3	145	4	M16	155
	80	73	144	88	80	4	160	8	M16	160
	100	73	164	108	102	6	180	8	M16	165
	125	86	194	132	127	8	210	8	M16	180
	150	98	220	160	152	13	240	8	M20	205
	200	127	275	210	203	24	295	12	M20	235
	250	146	332	266	254	37	355	12	M24	265
	300	181	387	310	305	50	410	16	M24	305
	350	184	447	355	350	80	470	16	M24	310
	400	191	498	405	400	110	525	16	M27	330
	450	203	558	455	450	145	585	20	M27	345
	500	219	618	505	500	180	650	20	M30	370
	600	222	732	605	600	280	770	20	M33	380
	700	305	802	700	695	380	840	24	M33	470
	800	305	912	800	796	560	950	24	M36	475
	900	368	1012	903	898	640	1050	28	M36	545
	1000	432	1126	1055	1050	900	1170	28	M39	620
	1200	524	1340	1205	1200	1400	1390	32	M45	735
2.5	40	60	96	46	41	2	110	4	M16	150
	50	60	109	56	51	2	125	4	M16	150
	65	67	129	73	65	3	145	8	M16	160
	80	73	144	88	80	4	160	8	M16	170
	100	73	168	108	102	6	190	8	M20	180
	125	86	196	132	127	8	220	8	M24	205
	150	98	224	160	152	14	250	8	M24	220
	200	127	284	210	203	27	310	12	M24	255
	250	146	341	266	254	42	370	12	M27	285
	300	181	401	310	305	54	430	16	M27	325
	350	184	458	355	350	86	490	16	M30	340
	400	191	515	405	400	120	550	16	M33	360
	450	203	565	455	450	150	600	20	M33	375
	500	219	622	505	500	200	660	20	M33	395
	600	222	732	605	600	340	770	20	M36	410
	700	305	831	700	695	400	875	24	M39	500
	800	305	942	800	796	580	990	24	M45	520
	900	368	1040	903	898	660	1090	28	M45	590
	1000	432	1155	1055	1050	960	1210	28	M52	675
