法兰连接H46型双瓣旋启式止回阀

产品简介

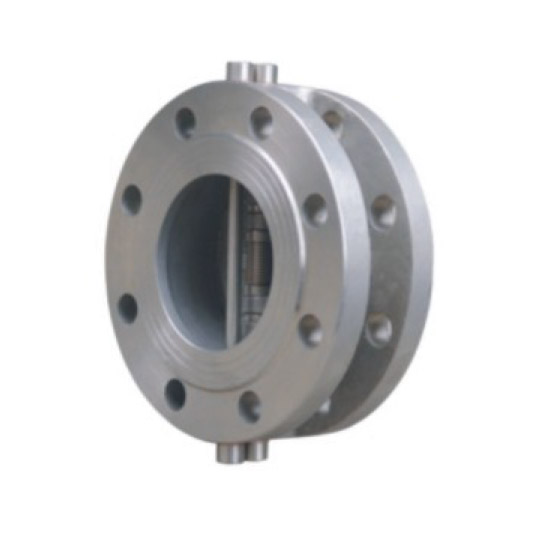

法兰连接H46型双瓣旋启式止回阀

对夹双瓣旋启式止回阀，双瓣旋启对夹式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

双瓣旋启对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

双瓣旋启式止回阀和产品特点及技术参数

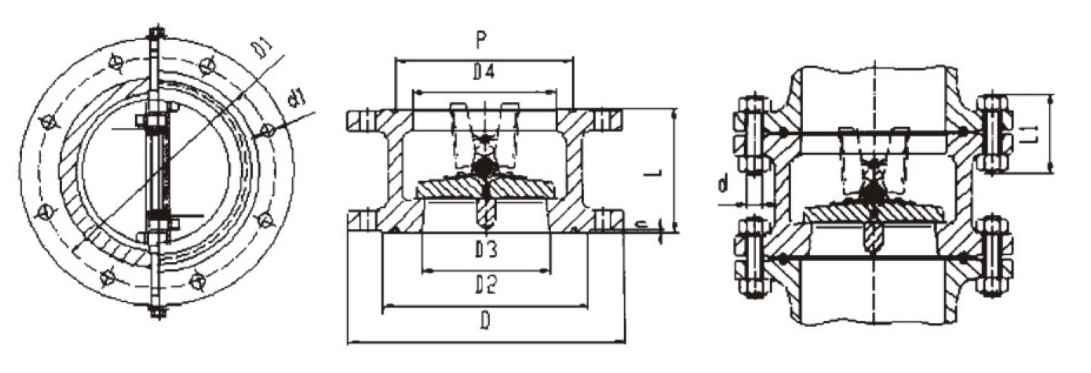

法兰连接H46型双瓣旋启式止回阀主要尺寸及重量(国标)：最大口径DN1200mm最高压力PN4.0Mpa

公称压力 PN Mpa	公称通径DNmm	尺寸（mm）									(kg)	配管法兰（供参考）
公称压力 PN Mpa	公称通径DNmm	L	D	D1	D2	D3	D4	螺栓数量	螺孔直径d1	n	(kg)	螺栓数量	螺孔直径d1	螺栓长度L1
PN1.0MPa	200	127	335	295	273	203	210	8	23	3	34	8	M20	110
	250	146	390	350	328	254	266	12	23	3	50	12	M20	115
	300	181	440	400	378	305	310	12	23	4	72	12	M20	120
	350	184	500	460	438	350	355	16	23	4	100	16	M20	120
	400	191	565	515	489	400	405	16	25	4	146	16	M24	130
	450	203	615	565	539	450	455	20	25	4	184	20	M24	130
	500	219	670	620	594	500	505	20	25	4	210	20	M24	135
	600	222	780	725	696	600	605	20	30	5	380	20	M27	150
	700	305	895	840	811	695	700	24	30	5	490	24	M27	140
	800	305	1010	950	918	796	800	24	34	5	730	24	M30	155
	900	368	1110	1050	1018	898	903	28	34	5	850	28	M30	160
	1000	432	1220	1160	1224	1050	1055	28	34	5	1170	28	M33	160
	1200	524	1450	1380	1340	1200	1205	32	41	3	1850	32	M36	185
PN1.6MPa	200	127	335	295	273	203	210	12	23	3	35	12	M20	115
	250	146	405	355	329	254	266	12	25	4	55	12	M24	130
	300	181	460	410	384	305	310	12	25	4	75	12	M24	130
	350	184	520	470	444	350	355	16	25	4	105	16	M24	140
	400	191	580	525	496	400	405	16	30	4	150	16	M27	150
	450	203	640	585	556	450	455	20	30	4	190	20	M27	160
	500	219	705	650	618	500	505	20	34	4	220	20	M30	175
	600	222	840	770	732	600	605	20	41	5	400	20	M33	200
	700	305	910	840	802	695	700	24	41	5	510	24	M33	205
	800	305	1020	950	912	796	800	24	41	5	750	24	M36	210
	900	368	1120	1050	1012	898	903	28	41	5	880	28	M36	215
	1000	432	1255	1170	1126	1050	1055	28	48	5	1200	28	M39	235
	1200	524	1485	1390	1340	1200	1205	32	54	5	1900	32	M45	250
PN2.5MPa	200	127	360	310	284	203	210	12	30	3	40	12	M24	150
	250	146	425	370	341	254	266	12	30	3	60	12	M27	150
	300	181	485	430	401	305	310	16	30	4	83	16	M27	155
	350	184	550	490	458	350	355	16	34	4	120	16	M30	175
	400	191	610	550	515	400	405	16	34	4	170	16	M33	185
	450	203	660	600	565	450	455	20	34	4	205	20	M33	190
	500	219	730	660	622	500	505	20	41	4	237	20	M33	205
	600	222	840	770	732	600	605	20	41	5	434	20	M36	220
	700	305	955	875	831	695	700	24	48	5	530	24	M39	240
	800	305	1070	990	942	796	800	24	48	5	780	24	M45	250
	900	368	1180	1090	1040	898	903	28	54	5	920	28	M45	265
	1000	432	1305	1210	1155	1050	1055	28	58	5	1290	28	M52	285
	1200	524	1525	1420	1365	1200	1205	32	58	5	2000	32	M52	290
