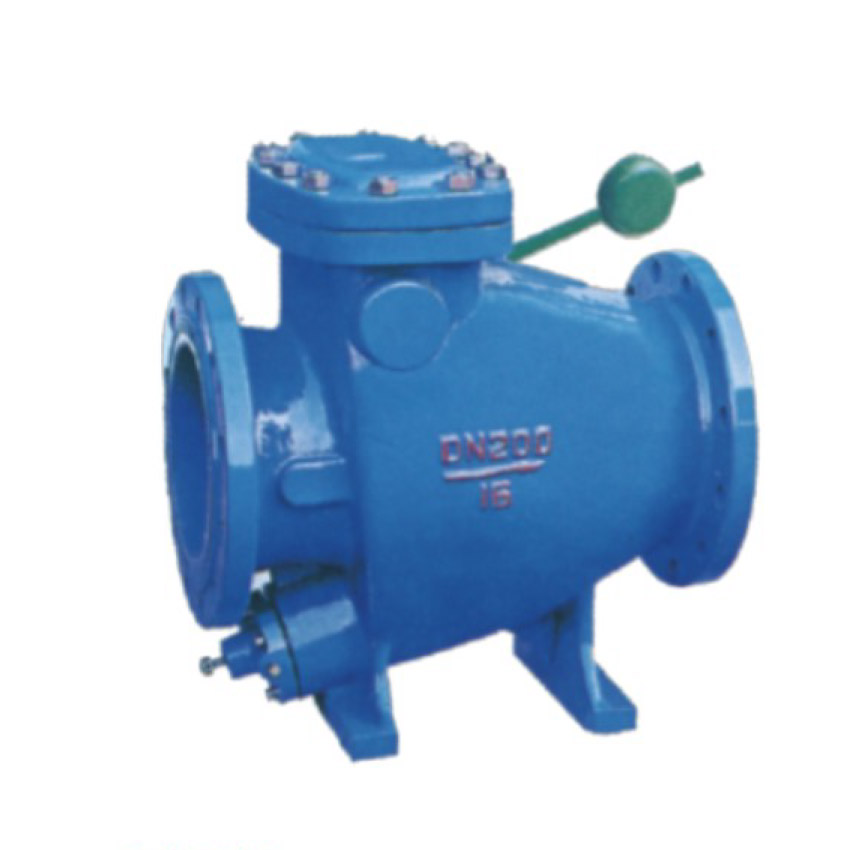

结构特点：最大口径DN1000mm最高压力PN10Mpa
该阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤、并能有效地减少阀门关闭水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
主要零件材料
| 零件名称 | 阀体、阀盖 | 阀瓣 | 阀轴 |
| 材料 | 灰铸铁、铸钢、不锈钢 | 钢板+橡胶组合件 | 不锈钢 |
主要技术参数
| 型号 | 公称通径DN(mm) | 公称压力PN(MPa) | 试验压力PS(MPa) | 最高工作压力(MPa) | 工作温度 | 适用介质 | |
| 壳体 | 密封 | ||||||
| HH44 | 40~1000 | 1 | 1.5 | 1.1 | 1 | 0~80℃(根据用户要求可达200℃) | 水、弱腐蚀性介质 |
| KHH | 1.6 | 2.4 | 1.76 | 1.6 | |||
| HH44Z/X | 2.5 | 3.75 | 2.75 | 2.5 | |||

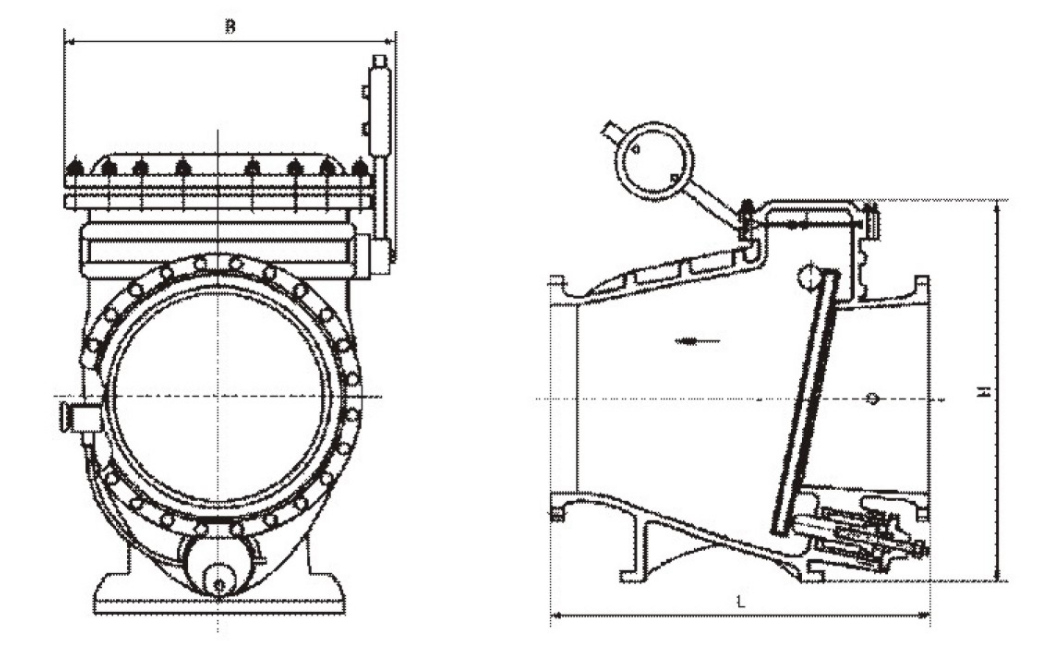

主要外形尺寸(法兰连接尺寸：按JB/T79-94)
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||||
| L | H | Hi | L | H | B | ||||
| 1.0 1.6 2.5 | 40 | 200 | 250 | 220 | 1.0 1.6 2.5 | 300 | 700 | 730 | 580 |
| 50 | 230 | 270 | 270 | 350 | 800 | 820 | 630 | ||
| 65 | 290 | 320 | 270 | 400 | 900 | 920 | 700 | ||
| 80 | 310 | 350 | 290 | 450 | 1000 | 950 | 800 | ||
| 100 | 350 | 350 | 290 | 500 | 1100 | 1100 | 900 | ||
| 125 | 400 | 380 | 340 | 600 | 1300 | 1200 | 950 | ||
| 150 | 480 | 500 | 410 | 700 | 1400 | 1550 | 1120 | ||
| 200 | 500 | 580 | 450 | 800 | 1500 | 1700 | 1300 | ||
| 250 | 600 | 670 | 550 | ||||||
微阻缓闭止回阀维护保养
该阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。存放运输时启闭件应处于关闭装置，同时应做好以下工作。阀瓣应固定于开启位置。通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整。汽缸部位进行适当的包装防护、防震和防碰。阀门放置时应平稳，气动驱动装置朝上，不得相互受挤。
微阻缓闭止回阀结构特点
结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8。体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20。阀瓣关闭快速，水锤压力小。水平或垂直管道均可使用，安装方便。流道通畅、流体阻力小。动作灵敏、密封性能好。阀瓣行程短、关阀冲击力小。整体结构、简单紧凑、造型美观。使用寿命长、可靠性高。
微阻缓闭止回阀设有平衡锤装置。阀瓣旋启时对水流的阻力小，开阀力仅为原旋启式的五分之一，为节能性产品。阀瓣关闭的后段行程设有阻尼装置，且阻尼时间，可调，可防止破坏性水锤的产生。新颖包胶阀瓣设计，密封可靠、防腐蚀，减振耐磨、使用寿命长，运行平稳，噪音低。
