产品介绍及用途：最大口径DN1200mm
对夹蝶形止回阀由阀体、阀板、阀杆、弹簧等主要零件组成，体形短、重量轻、橡胶密封性能好，设有弹簧助关，启闭平稳，流阻小，节能效果明显。
该阀主要用于净水、源水、污水、海水等介质的供排水管道上，安装于水泵出口处，以截止介质的回流，消除破坏性水锺，保护管道，使水泵安全运行。
主要零件材料
| 阀体 | 阀瓣 | 阀杆、弹簧 |
| 铸铁、铸钢、不锈钢 | 钢板+橡胶组合、不锈钢 | 不锈钢 |

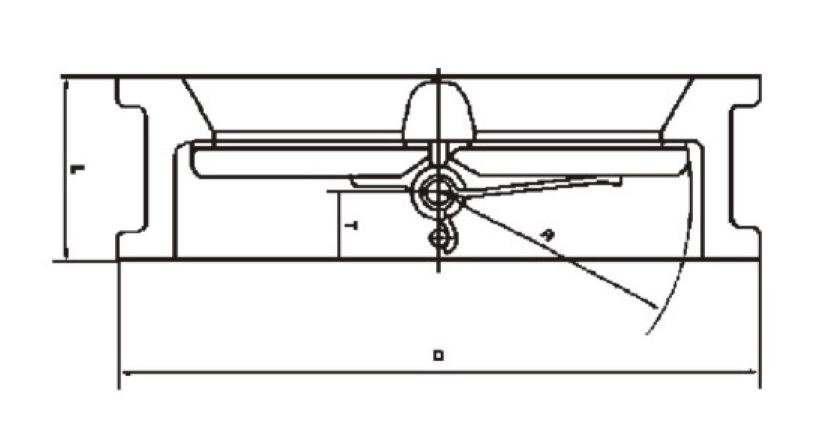

安装尺寸及重量
| 公称通径DN | L | D | do | R | t | WT(Kg) |
| H76X-10 H76X-16 H76X-16C H77X-10 H77X-16 H77X-16C | ||||||
| 50 | 43 | 107 | 69 | 29 | 19 | 1.5 |
| 65 | 46 | 127 | 84 | 20 | 20 | 2.4 |
| 80 | 64 | 142 | 103 | 26 | 26 | 3.6 |
| 100 | 64 | 162 | 121 | 28 | 28 | 5.7 |
| 125 | 70 | 192 | 135 | 30 | 30 | 7.3 |
| 150 | 76 | 218 | 180 | 31 | 31 | 9 |
| 200 | 89 | 273 | 250 | 33 | 33 | 17 |
| 250 | 114 | 328 | 260 | 45 | 45 | 26 |
| 300 | 114 | 378 | 312 | 48 | 48 | 42 |
| 350 | 127 | 438 | 365 | 50 | 50 | 55 |
| 400 | 140 | 489 | 415 | 54 | 54 | 75 |
| 450 | 152 | 539 | 468 | 58 | 58 | 107 |
| 500 | 152 | 594 | 526 | 60 | 60 | 111 |
| 600 | 178 | 695 | 626 | 73 | 73 | 165 |
对夹蝶形止回阀主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流，自动消除破坏性水锤，从而保证水泵和管路不受损坏。对夹蝶形止回阀主要同阀体、阀瓣、缓冲装置和微量调节阀组成。对夹蝶形止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀是工业用水和城市排污的产品。
