H74对夹单瓣旋启式止回阀

用途与特点：最大口径DN1000mm最高压力PN 4.0Mpa

阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重和阀瓣作用于阀座，从而切断流动。

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速，水锤压力小

4、水平或垂直管道均可使用，安装方便

5、流道通畅、流体阻力小

6、动作灵敏、密封性能好

7、阀瓣行程短、关阀冲击力小

8、整体结构、简单紧凑、造型美观

9、使用寿命长、可靠性高

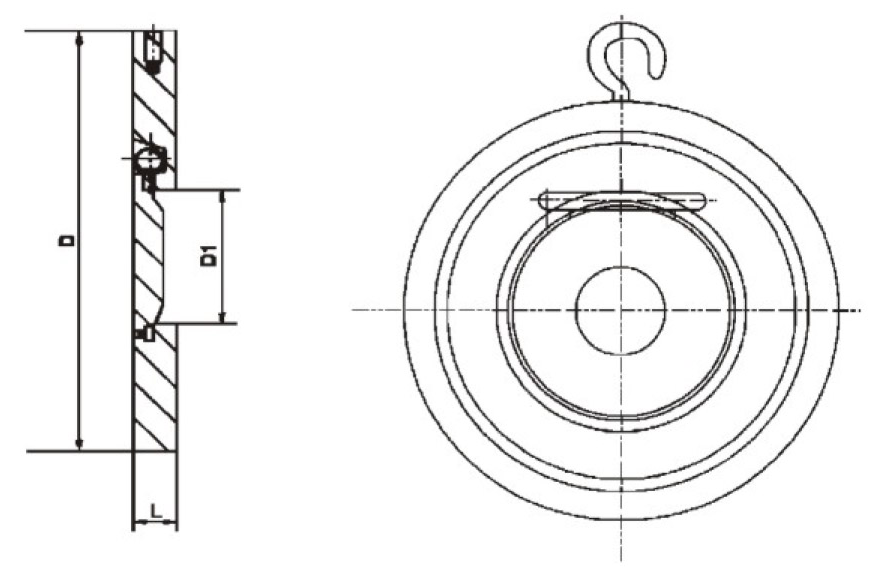

主要尺寸及重量

对夹升降式止回阀：阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。

对夹升降式止回阀作用原理和结构说明：

1、当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。

2、阀体及阀瓣的密封面采用不锈钢堆焊。

3、本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
