H71对夹升降式止回阀

产品简介

H71对夹升降式止回阀

产品概述：最大口径DN250mm最高压力PN16Mpa

对夹升降式止回阀又称逆止阀，由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、重量轻等特点；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。

可在任何位置的管路上安装，防止介质逆流，锅炉给水系统止回，其连接方式是利用原有管道两端法兰对夹即可投入运行。它的运用范围广泛，水、气、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。

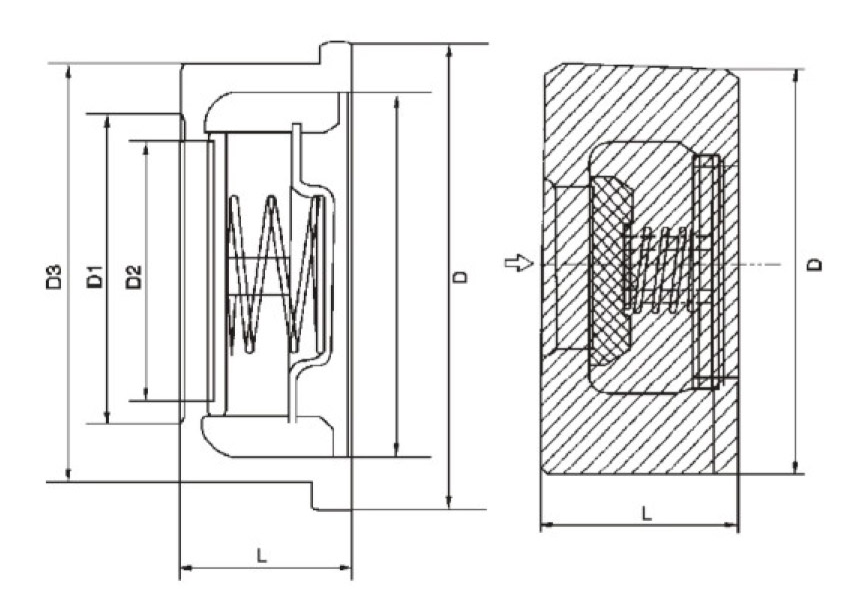

主要尺寸及重量

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)			重量 (kg)	螺栓孔中心圆直径D1	螺栓数量	螺栓直径d	螺栓长度L1
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D2	重量 (kg)	螺栓孔中心圆直径D1	螺栓数量	螺栓直径d	螺栓长度L1
1.0 1.6	15	16	52	15	0.12	65	4	M12	75
	20	19	62	19	0.24	75	4	M12	90
	25	22	72	24	0.34	85	4	M12	90
	32	28	83	31	0.53	100	4	M16	100
	40	31.5	93	39	0.80	110	4	M16	105
	50	40	108	48	1.2	125	4	M16	125
	65	46	128	63	2.2	145	4	M16	130
	80	50	142	78	3.1	160	8	M16	135
	100	60	162	98	5.7	180	8	M16	150
	125	90	192	123	10	210	8	M16	180
	150	106	218	148	14	240	8	M20	210
	200	140	273	198	24	295	8	M20	240
	250	160	328	248	35	350	12	M20	260
2.5	15	16	52	15	0.12	65	4	M12	80
	20	19	62	19	0.24	75	4	M12	90
	25	22	72	24	0.34	85	4	M12	90
	32	28	83	31	0.53	100	4	M16	110
	40	31.5	93	39	0.80	110	4	M16	115
	50	40	108	48	1.2	125	4	M16	125
	65	46	128	63	2.2	145	8	M16	135
	80	50	142	78	3.1	160	8	M16	145
	100	60	168	98	7.0	190	8	M20	160
	125	90	194	123	12	220	8	M24	205
	150	106	224	148	15	250	8	M24	225
	200	140	284	198	26	310	12	M24	260
	250	160	341	248	40	370	12	M27	280

对夹升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。本类阀门在管道中一般应当水平安装。

是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
