H47H微阻缓闭止回阀

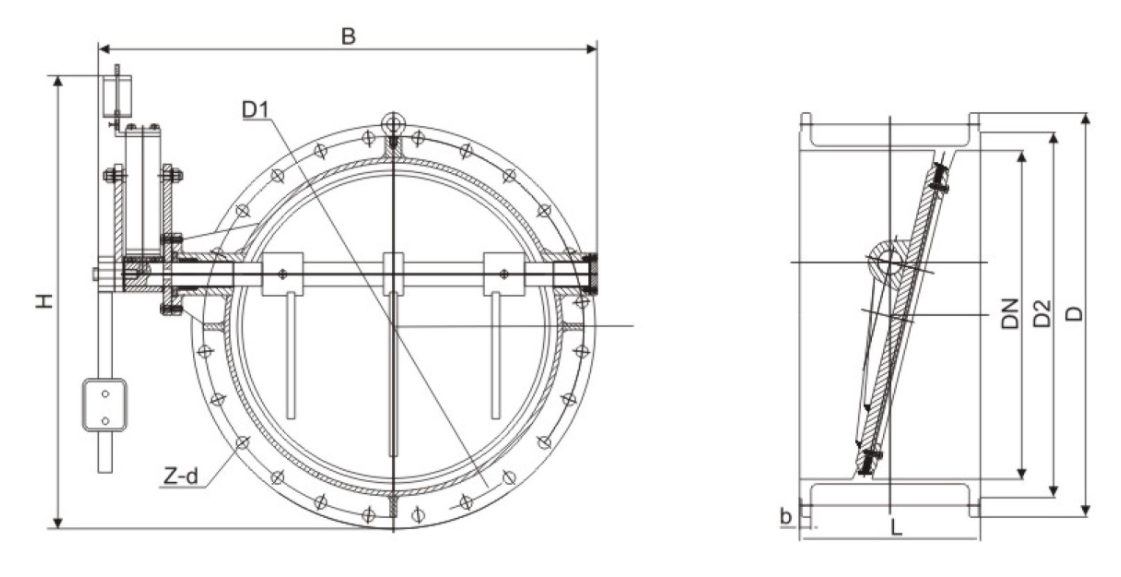

H47H微阻缓闭止回阀结构图

H47H微阻缓闭止回阀结构特点：最大口径DN2000mm最高压力PN2.5Mpa

鼎力阀门生产的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型微阻缓闭止回阀主要用于工业供水、污水处理厂的水泵出口处，防管网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。微阻缓闭止回阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。H47H微阻缓闭止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、油压缓冲性能好等特点，是工业用水和城市排污的产品。

微阻缓闭止回阀阀瓣沿着阀体垂直中心线滑动的止回阀，内螺纹止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。

微阻缓闭止回阀结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。

微阻缓闭止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。

H47H微阻缓闭止回阀主要技术参数及外形尺寸

H47H微阻缓闭止回阀主要零件材料

H47H微阻缓闭止回阀主要外形尺寸(法兰连接尺寸：PN10、16、25按JB/T78-94标准)
