DXH46微阻缓闭止回阀

产品简介

用途及特点：最大口径DN2500mm最高压力PN 1.6Mpa

通风止回阀主要适用于工业、冶金、环保等管道作通风调节介质流量之用，其适用温度随阀体选材而定。其主要特点为：

1、设计新颖、合理、结构独特、重量轻、启闭平稳。

2、操作方便、灵活。

3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

主要零件材料

零件名称	材料
阀体	碳钢、不锈钢、Q235B
阀瓣	不锈钢、钢板+橡胶组件
阀杆	2Cr13、不锈钢
密封面	不锈钢
平衡锤	HT200

性能规范

型号		DXH46X	DXH46H	DXH46XF	DXH46Y
密封材料		丁腈橡胶	不锈钢	氟橡胶	合金不锈钢
工作温度℃		≤80	≤250	≤180	≤350
适用介质		水、热空气、水蒸气、含微量粉尘空气
公称压力		0.6	1	1.6	1.6
试验压力(MPa)	壳体	0.9	1.5	2.4	2.4
试验压力(MPa)	密封	0.66	1.1	1.76	1.76

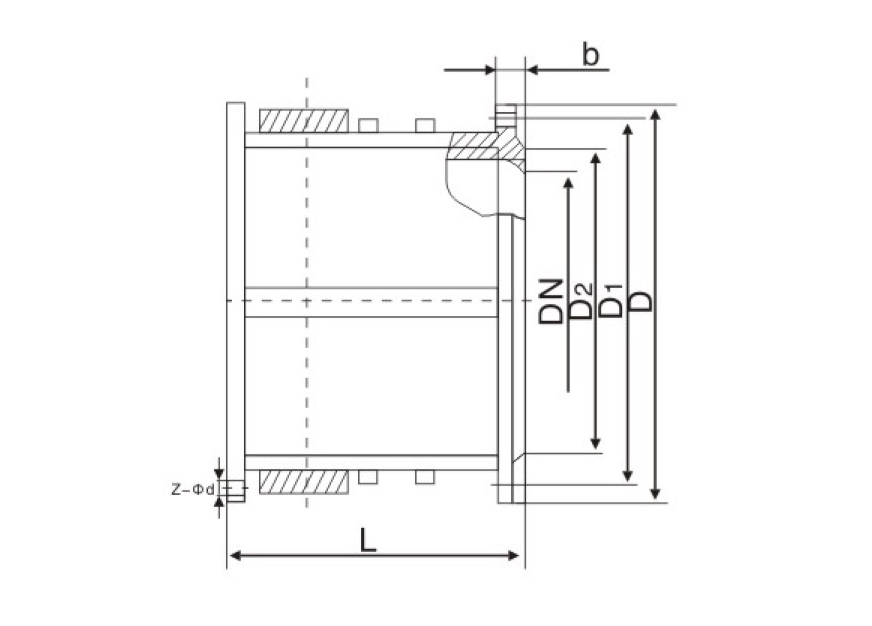

主要外形尺寸

公称压力（MPa）	公称通径DN(MM)	L	D	L1	D2	b	Z-D
0.6	200	230	315	280	255	22	8-18
	250	250	370	335	310	24	12-18
	300	270	435	395	362	24	12-23
	350	290	485	445	412	26	12-23
	400	310	535	495	462	28	16-23
	450	330	590	550	518	28	16-23
	500	350	640	600	568	30	16-23
	600	390	755	705	670	30	20-25
	700	430	860	810	775	32	24-25
	800	470	975	920	880	34	24-30
	900	510	1075	1020	980	36	24-30
	1000	550	1175	1120	1080	36	28-30
	1200	630	1400	1340	1295	40	32-34
	1400	710	1620	1560	1510	44	36-34
	1600	790	1820	1760	1710	48	40-34
	1800	870	2045	1970	1910	50	44-41
	2000	950	2265	2180	2110	54	48-48
1.0	200	230	335	295	265	26	8-23
	250	250	390	350	320	28	12-23
	300	270	440	400	368	28	12-23
	350	290	505	460	428	30	16-23
	400	310	560	515	482	32	16-25
	450	330	615	565	532	32	20-25
	500	350	670	620	585	34	20-25
	600	390	780	725	685	36	20-30
	700	430	895	840	800	40	24-30
	800	470	1010	950	905	44	24-34
	900	510	1110	1050	1005	46	28-34
	1000	550	1220	1160	1115	50	28-34
	1200	630	1450	1380	1325	56	32-41
	1400	710	1675	1590	1525	62	36-48
	1600	790	1915	1820	1750	68	40-54
	1800	875	2115	2020	1950	72	44-54
	2000	950	2325	2230	2160	74	46-54
1.6	200	230	335	295	265	26	12-23
	250	250	405	355	320	30	12-25
	300	270	460	410	375	30	12-25
	350	290	520	470	435	34	16-25
	400	310	580	525	485	36	16-30
	450	330	640	585	545	40	20-30
	500	350	705	650	608	44	20-34
	600	390	840	770	718	48	20-41
	700	430	910	840	788	50	24-41
	800	470	1020	950	898	52	28-41
	900	510	1120	1050	998	54	28-48
	1000	550	1255	1170	1110	56	32-54
	1200	630	1485	1390	1325	58	36-54
	1400	710	1685	1590	1525	60	40-58
	1600	790	1930	1820	1750	68
	1800	875
	2000	950

微阻缓闭止回阀又称逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。阀瓣运动方式分为升降式和旋启式。升降式止回阀与截止阀结构类似，仅缺少带动阀瓣的阀杆。
