微阻缓闭止回阀产品介绍和用途:最大口径DN2000mm最高压力PN10Mpa
微阻缓闭止回阀系列产品广泛用于电力、冶金、石化、环保等高、难、坚介质系统,在设计上充分考虑了使用环境的要求,经多次技术升级,本系列产品结构新颖、体积小、流体阻力小,运行平稳、密封可靠耐磨损等特点,特别适合大口径管路系统。
微阻缓闭止回阀系列产品为阀座倾斜式、阀板双偏置、并设油压缓闭装置、可分快/慢两阶段关阀的新型防水锤节能型产品。在水泵正常关闭或者发生突然失电故障停泵时,能有效防止水体倒流,防止破坏性水锤的发生。
主要零件材料
零件名称 | 阀体 | 蝶板 | 密封圈 | 阀杆 | 填料 |
材料 | 铬钼钢、灰铸铁、碳钢 | 铬钼钢、铸钢、不锈钢 | 丁腈耐油橡胶、氯丁橡胶、氟橡胶 | 2Cr13、不锈钢 | 柔性石墨 |
主要技术参数
型号 | 公称压力PN(MPa) | 试验压力Ps(MPa) | 工作压力PN(MPa) | 介质温度(C) | 适用介质 | |
壳体 | 密封 | |||||
DXH44H蝶式斜置密封多功能止回阀 H47F耐腐蚀缓冲止回阀 DXH747H双板高压缓冲止回阀 | 1.6 | 2.4 | 1.75 | 1.6 | -20~420℃ | 水、油品 海水、污水 |
2.5 | 3.75 | 2.75 | 2.5 | |||
4 | 6 | 4.4 | 4 |

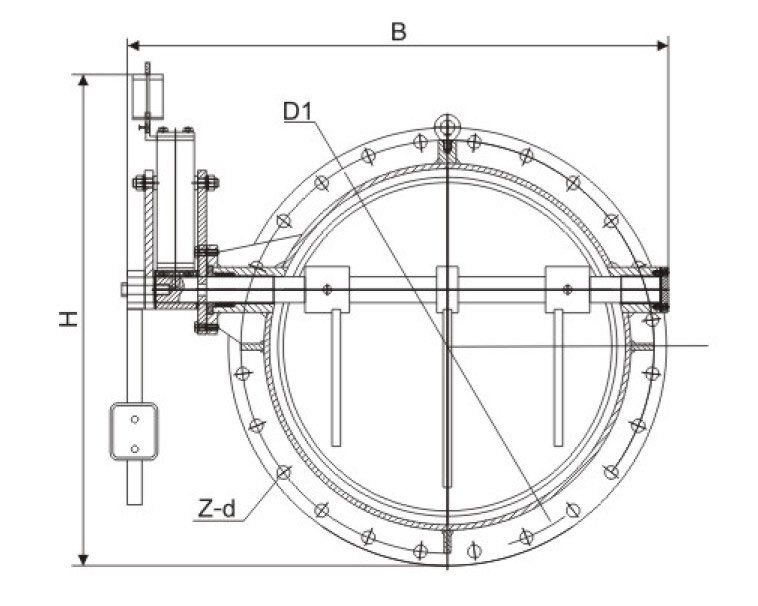

主要外形尺寸(法兰连接尺寸:PN16、25、40按JB/T78-94标准)
公称通径DN(mm) | 尺寸(mm) | 公称通径 DN(mm) | 尺寸(mm) | ||||
L | H | B | L | H | B | ||
200 | 230 | 630 | 440 | 600 | 390 | 1180 | 980 |
250 | 250 | 630 | 500 | 700 | 430 | 1200 | 1050 |
300 | 270 | 640 | 600 | 800 | 470 | 1300 | 1200 |
350 | 290 | 780 | 650 | 900 | 510 | 1600 | 1310 |
400 | 310 | 900 | 700 | 1000 | 550 | 1700 | 1450 |
450 | 330 | 1040 | 800 | 1200 | 630 | 1800 | 1700 |
500 | 350 | 970 | 870 | 1400 | 710 | 1980 | 2100 |
蝶式斜置密封多功能止回阀阀板采用大倾斜度设计,阀座斜置,有效提高了阀门对介质流向的响应速度,更好的利用了介质流动力和重力。同时阀板的桁架流线型设计,可增大过流面积,降低流阻系数,降低运行成本。
