作用与用途：当给水管中压力超过泄压阀设定压力时，泄压阀开启，防止管线及设备因超压而损坏，可用于高层建筑消防测试循环系统之泄压用，以防止水压过高造成系统危险。
压力等级：PN10、PN16、PN25
介质温度：0-80℃

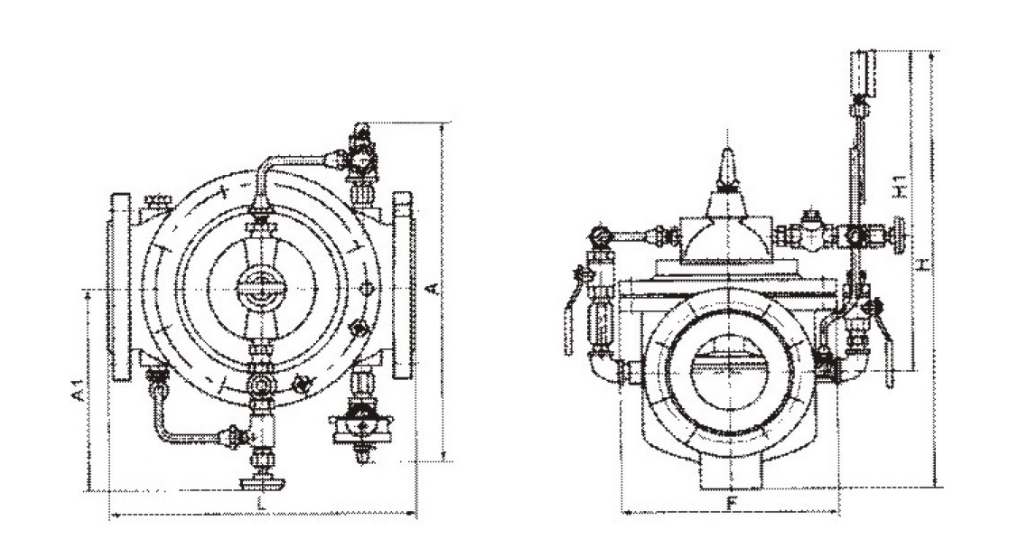

| 公称通径DN(MM) | 尺寸(MM) | ||||
| L | A1 | A | H1 | H | |
| 50 | 200 | 140 | 343 | 516 | 610 |
| 65 | 230 | 140 | 355 | 520 | 625 |
| 80 | 245 | 145 | 360 | 537 | 642 |
| 100 | 265 | 155 | 400 | 596 | 750 |
| 125 | 295 | 165 | 420 | 653 | 808 |
| 150 | 360 | 180 | 435 | 709 | 864 |
| 200 | 410 | 205 | 480 | 805 | 1135 |
| 250 | 470 | 225 | 530 | 855 | 1185 |
| 300 | 510 | 245 | 575 | 953 | 1325 |
| 350 | 615 | 275 | 620 | 990 | 1385 |
| 400 | 650 | 285 | 668 | 1030 | 1445 |
| 450 | 730 | 285 | 668 | 1030 | 1445 |

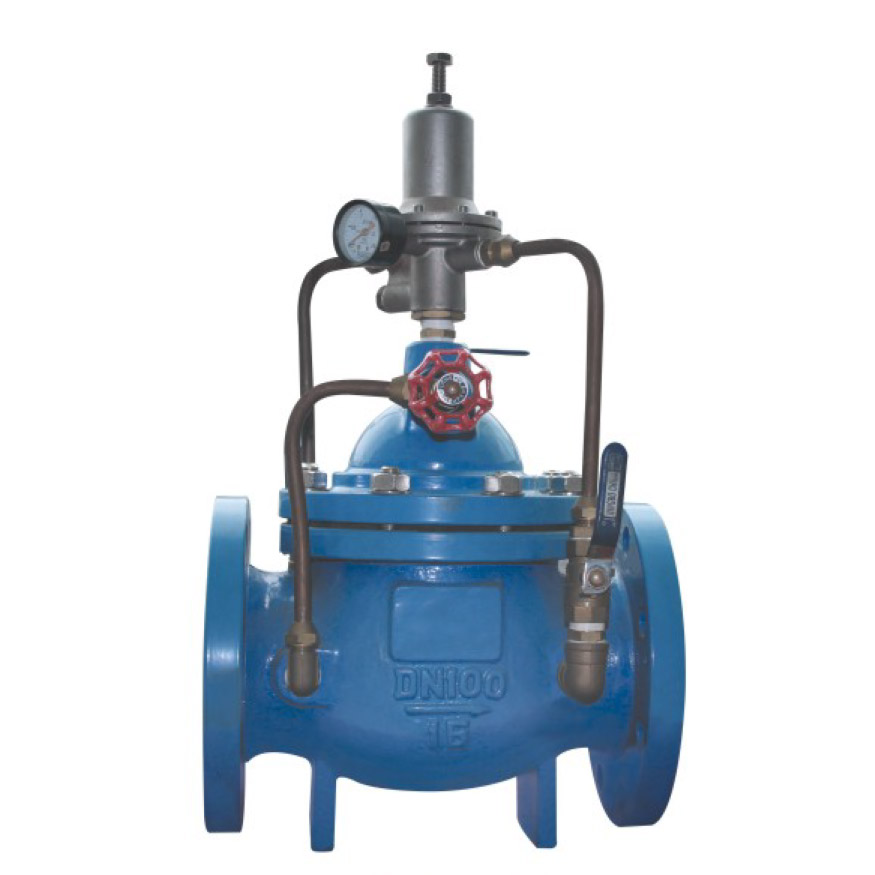

泄压阀是由针形阀I、压力表2、主阀3、导阀4及连接管等部件组成。
它是水力控制阀的一种。主阀被隔膜分成上、下两部分，隔膜下腔为水流通道，上腔为控制室，由它来控制主阀阀瓣的启闭。导阀本身就是一个泄压阀，它也有控制室和水流通道，阀瓣启闭由控制室控制。针形阀即节流阀，它控制着连接管中水的流量。
在消防给水系统运行过程中，主管道水流方向自左向右，一路控制水进入导阀控制室，当水的压力小于设定泄压值时，导阀弹簧的推力大于水的压力，导阀阀瓣处于关闭状态。另一路控制水经节流针形阀进入主阀上腔后产生一个静压，上腔的压强和生流道内的压强相等。由于主阀阀瓣上平面大于下平面，所以上腔对阍瓣的压力大于主流道内水对问瓣的推方，使主阀处于关闭状态。如果主管道水流压力升高并超过设定的泄压值，经控制管进入导管控制室的水流压力增加，水的压力大于弹簧推力 此时导阀被打开，主阀上淀开始泄压。
由于受节流阀节制，补水不足，造成主阀上腔压力减小，主阀同瓣下髓冰。流推力大于上腔压力，阀瓣上升，主阀打开迅速泄压。由于上述过程是在瞬间完成的，所以室内消防给水系统在发生超压时，不会造成危害。
