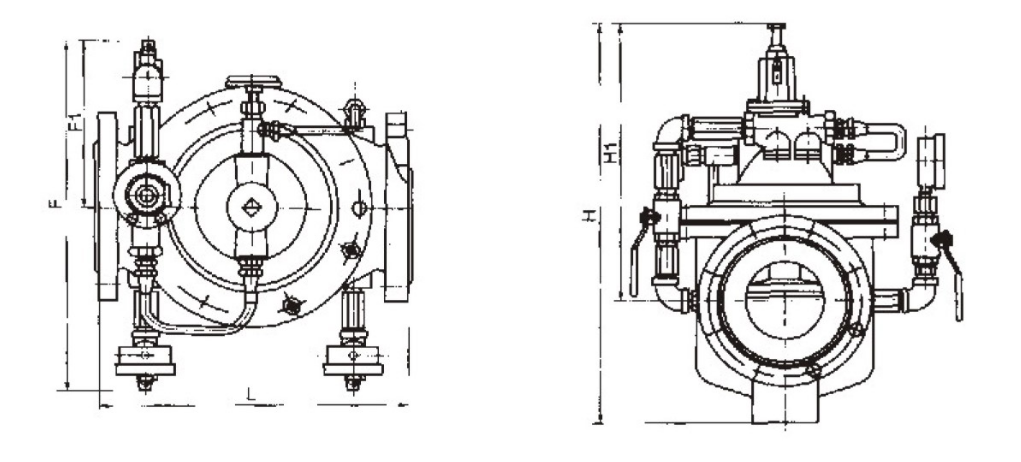

| 公称通径DND(MM) | 尺寸(MM) | ||||
| L | F1 | F | H1 | H | |
| 50 | 200 | 155 | 330 | 278 | 395 |
| 65 | 230 | 165 | 350 | 298 | 405 |
| 80 | 245 | 175 | 365 | 313 | 430 |
| 100 | 265 | 195 | 410 | 350 | 510 |
| 125 | 295 | 220 | 455 | 365 | 560 |
| 150 | 360 | 230 | 475 | 420 | 585 |
| 200 | 410 | 255 | 530 | 450 | 675 |
| 250 | 470 | 300 | 623 | 470 | 730 |
| 300 | 510 | 340 | 700 | 490 | 760 |
| 350 | 615 | 415 | 840 | 526 | 840 |
| 400 | 650 | 430 | 880 | 570 | 910 |
| 450 | 730 | 430 | 880 | 570 | 910 |

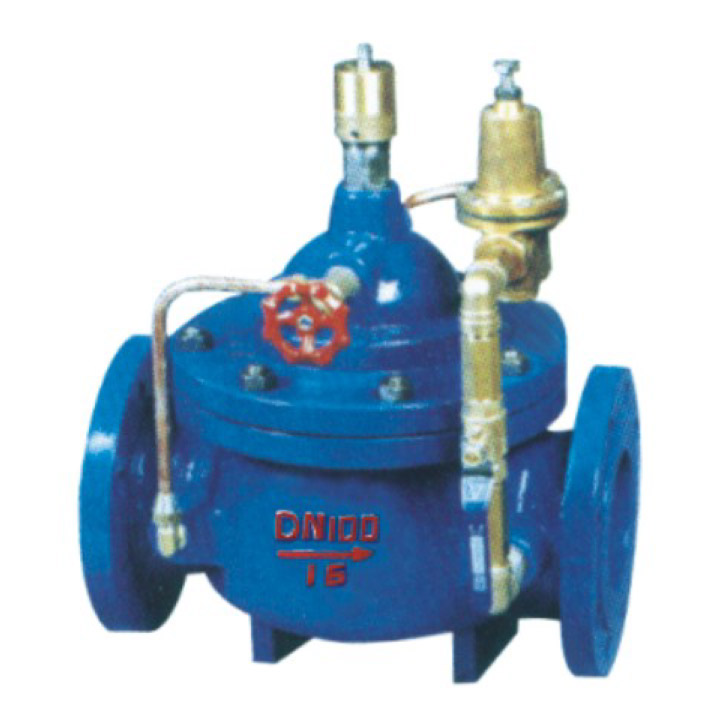

作用与用途：主阀安装在配水管路需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，将上游高压减为下游低压。即使主阀上游的压力发生变化，也不会影响主阀下游的流量。
压力等级：PN10、PN16、PN25
介质温度：0-80℃
多功能水泵控制阀的阀门的总体尺寸与普通逆止阀相当，由主阀和外装附件组成。其中，主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。缓闭阀板用阀杆组件与压板及膜片连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。阀杆穿过大阀板的中心孔，因之大阀板可以在一定的范围内沿阀杆滑动。
平时，大阀板在自重压紧在阀座上，使阀门处于关闭状态。多功能水泵控制阀的外装附件安装在阀门膜片两侧与阀门进、出水管上，膜片的下腔与阀门进水侧的连接管上装设控制阀、过滤器和一只特制的逆止阀。
