JD745X多功能水泵控制阀用途
JD745X(760X) BFDS101X多功能水泵控制阀安装在高层建筑给水系统以及其它排水系统的水泵出口管道上， 防止介质倒流， 防止水锤及水击现象的产生，一阀兼具电动阀、逆止阀和水锤消防器三种功能，可有效地提高供水系统的安全可靠性。
JD745X多功能水泵控制阀特点
(1)消防水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止水泵停泵时水锤的产生。
(2)操作方便。只需操作水泵电机启闭按钮，阀门即按照水泵操作规程实现自动开闭。
(3)节能效果好。阀体采用了全通道流线型直流式设计，压力损失小、流量大，且体积小，重量轻。
JD745X多功能水泵控制阀主要技术参数
1、公称压力：1.0MPa、1.6MPa、2.5MPa最高压力10MPa最大口径DN 1200适用介质：水
2、最低动作压力：≥0.04MPa5、介质温度：0-80℃
3、缓闭时间：3-60s(可调)

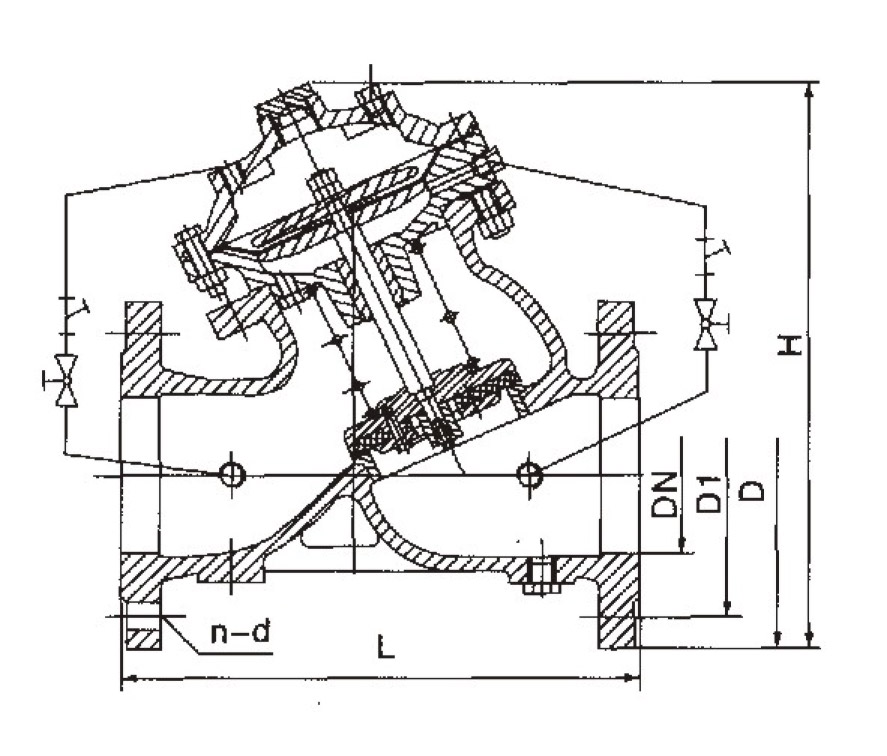

JD745X多功能水泵控制阀主要结构尺寸
| DN | L | H | D | D1 | n-d | ||||||
| 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | |||
| 50 | 230 | 293 | 160 | 160 | 160 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 240 | 328 | 180 | 180 | 180 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 250 | 364 | 195 | 195 | 195 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
| 100 | 290 | 418 | 215 | 215 | 230 | 180 | 180 | 190 | 8-18 | 8-18 | 8-23 |
| 125 | 320 | 481 | 245 | 245 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-25 |
| 150 | 350 | 543 | 280 | 280 | 300 | 240 | 240 | 250 | 8-23 | 8-23 | 8-25 |
| 200 | 420 | 673 | 335 | 335 | 360 | 295 | 295 | 310 | 8-23 | 12-23 | 8-25 |
| 250 | 490 | 792 | 390 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 |
| 300 | 540 | 927 | 440 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
| 350 | 595 | 957 | 500 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 |
| 400 | 660 | 1188 | 565 | 580 | 610 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
| 450 | 720 | 1218 | 615 | 640 | 660 | 565 | 585 | 600 | 20-25 | 20-30 | 20-34 |
| 500 | 760 | 1256 | 670 | 705 | 730 | 620 | 650 | 660 | 20-25 | 20-34 | 20-41 |
| 600 | 890 | 1600 | 780 | 840 | 840 | 725 | 770 | 770 | 20-30 | 20-34 | 20-41 |
| 700 | 980 | 1750 | 895 | 905 | 955 | 840 | 840 | 875 | 24-30 | 24-41 | 24-48 |
| 800 | 1125 | 1900 | 1010 | 1020 | 1070 | 950 | 950 | 990 | 24-34 | 24-41 | 24-48 |
| 900 | 1200 | 2100 | 1110 | 1120 | 1180 | 1050 | 1090 | 28-34 | 24-41 | 28-54 | |
| 1000 | 1300 | 2400 | 1220 | 1255 | 1305 | 1160 | 1210 | 28-34 | 28-41 | 28-58 | |
膜片式多功能水泵控制阀的闸阀
闸阀平时是处于关闭状态，水泵启动时闸阀慢慢打开，水泵停机时，闸阀先快速闭合，到了一定程度再慢慢闭合。水泵的闭闸启动和闭闸停车，可以有效的防止开泵水锤和停泵水锤，同时，减少了水泵启动时的电机负荷。闸阀的另一个功能是，当闸阀关闭时，可以为安装在闸阀与水泵之间的逆止阀等阀件和水泵提供安全的检修条件，防止压水管的水回流。
膜片式多功能水泵控制阀的逆止阀
逆止阀能防止突然断电时所造成的水流的流向改变，防止倒流。逆止阀的突然关闭易产生水锤现象。在水泵的几何扬水高度较大时，严重的水锤瞬间高压会导致管道破裂，发生严重的生产事故。
膜片式多功能水泵控制阀的水锤消除器
水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护的目的。所以为了防止水锤对输水管道的破坏方法，往往在水泵的压水管上安装水锤消除器。
