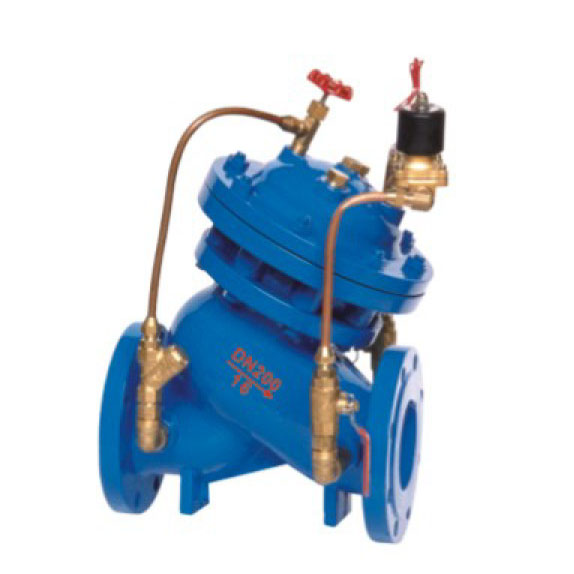

J145X多功能水泵控制阀用途
安装在各类给水系统的管道上，根据电信号或手动操作，使阀门打开或关闭。
J145X多功能水泵控制阀特点
(1)准确快速的控制反应。
(2)关闭速度可调，阀门平稳关闭而不会产生压力波动。
(3)电磁阀的说明：电压：交流220V直流：24V任选，防爆常开、常闭。

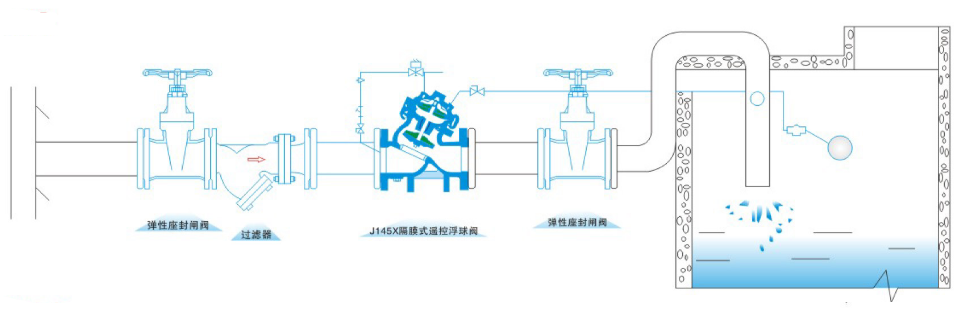

J145X多功能水泵控制阀安装示意图

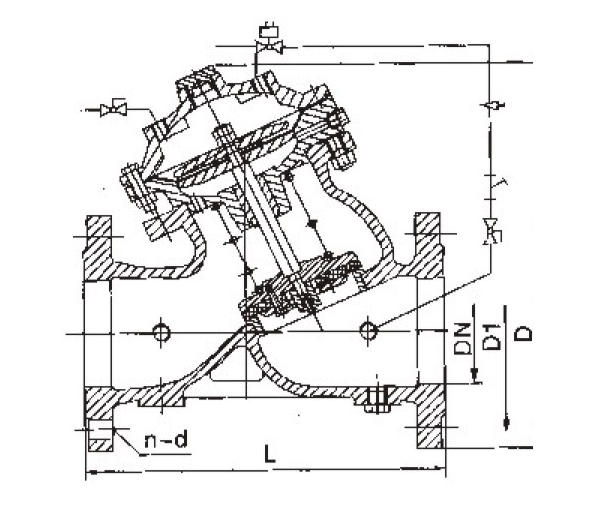

J145X多功能水泵控制阀主要结构尺寸
| DN | L | H | D | D1 | n-d | ||||||
| 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | 1.0MPa | 1.6MPa | 2.5MPa | |||
| 50 | 230 | 293 | 160 | 160 | 160 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
| 65 | 240 | 328 | 180 | 180 | 180 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
| 80 | 250 | 364 | 195 | 195 | 195 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
| 100 | 290 | 418 | 215 | 215 | 230 | 180 | 180 | 190 | 8-18 | 8-18 | 8-23 |
| 125 | 320 | 481 | 245 | 245 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-25 |
| 150 | 350 | 543 | 280 | 280 | 300 | 240 | 240 | 250 | 8-23 | 8-23 | 8-25 |
| 200 | 420 | 673 | 335 | 335 | 360 | 295 | 295 | 310 | 8-23 | 12-23 | 8-25 |
| 250 | 490 | 792 | 390 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 |
| 300 | 540 | 927 | 440 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
| 350 | 595 | 957 | 500 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 |
| 400 | 660 | 1188 | 565 | 580 | 610 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
| 450 | 720 | 1218 | 615 | 640 | 660 | 565 | 585 | 600 | 20-25 | 20-30 | 20-34 |
| 500 | 760 | 1256 | 670 | 705 | 730 | 620 | 650 | 660 | 20-25 | 20-34 | 20-41 |
| 600 | 890 | 1600 | 780 | 840 | 840 | 725 | 770 | 770 | 20-30 | 20-34 | 20-41 |
| 700 | 980 | 1750 | 895 | 905 | 955 | 840 | 840 | 875 | 24-30 | 24-41 | 24-48 |
| 800 | 1125 | 1900 | 1010 | 1020 | 1070 | 950 | 950 | 990 | 24-34 | 24-41 | 24-48 |
| 900 | 1200 | 2100 | 1110 | 1120 | 1180 | 1050 | 1090 | 28-34 | 24-41 | 28-54 | 28-54 |
| 1000 | 1300 | 2400 | 1220 | 1255 | 1305 | 1160 | 1210 | 28-34 | 28-41 | 28-58 | 28-58 |
活塞式电动遥控阀是安装在各类给水系统的管道上，根据电信号或手动操作，使阀门打开或关闭。准确快速的控制反应。关闭速度可调，阀门平稳关闭而不会产生压力波动。采用三向电磁阀，维护简单。
J145X多功能水泵控制阀主要技术参数
1、公称压力：1.0MPa、1.6MPa、2.5MPa
2、适用介质：水
3、介质温度：0～80℃
4、电磁阀的说明：电压：交流220V直流：24V
