BFDG741H管力阀

产品简介

BFDG741H管力阀

产品介绍和用途：

最大口径DN1200mm最高压力PN4.0Mpa该系列产品广泛用于电力、冶金、石化、水司、市政、环保等行业供水系统加压输出水泵的出口处，防止管网中介质逆流，通过快关和缓闭动作来消除水锤的危害，保护水泵及管网系纺安全。

在设计上充分考虑了使用环境的要求，曾多次进行技术改造。该产品结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐冲刷、耐磨损等特点。由于体积小，重量轻，特别适用于大口径管路系统。

主要零件材料

零件名称	材料
阀体、阀瓣	碳钢、不锈钢
阀杆	不锈钢
主控缸	铸钢、不锈钢
调节阀	铜、不锈钢
缓闭装置	不锈钢

主要技术参数

型号		BFDG7M41X	BFDG7M41HR	BFDG7M41HF	BFDG7M41Y
密封材料		丁腈橡胶、三元乙丙胶	不锈钢	不锈钢+橡胶	硬质合金
工作温度		≤120	≤120	≤120	≤120
适用介质		水、污水、油品、海水等
公称压力		0.6	1.0	1.6	2.5
试验压力(MPa)	壳体	0.9	1.5	2.4	3.75
试验压力(MPa)	密封	0.66	1.1	1.76	2.75

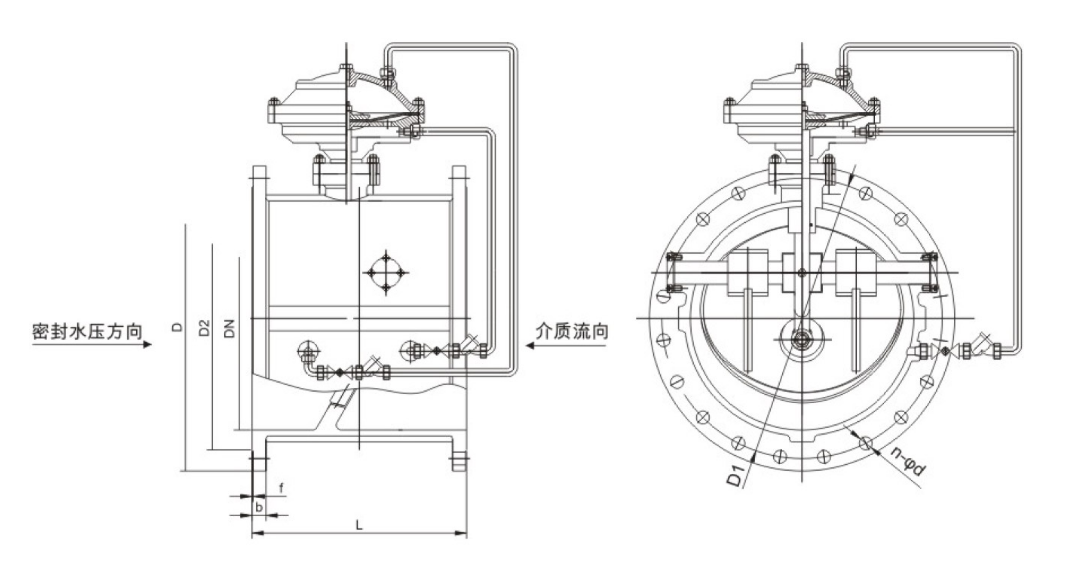

公称压力 (MPa)	公称0径 DN(mm>	L	D	D1	D2	b	z-Φd
0.6	150	210	260	225	200	20	8-18
	200	230	315	280	255	22	8-18
	250	250	370	335	310	24	12-18
	300	356	435	395	362	24	12-23
	350	331	485	445	412	26	12-23
	400	406	535	495	462	28	16-23
	450	432	590	550	518	28	16-23
	500	457	640	600	568	30	16-23
	600	508	755	705	670	30	20-25
	700	610	860	BIO	775	32	24-25
	800	660	975	920	880	34	24-30
	900	711	1075	1020	980	36	24-30
	1000	811	1175	1120	1080	36	28-30
	1200	850	1400	1340	1295	40	32-34
	1400	950	1620	1560	1510	44	36-34
1.0	150	210	280	240	210	24	8-23
	200	230	335	295	265	26	8-23
	250	250	390	350	320	28	12-23
	300	356	440	400	368	28	12-23
	350	381	505	460	428	30	16-23
	400	406	560	515	482	32	16-25
	450	432	615	565	532	32	20-25
	500	457	670	620	585	34	20-25
	600	508	780	725	685	36	20-30
	700	610	895	840	800	40	24-30
	800	660	1010	950	905	44	24-34
	900	711	1110	1050	1005	46	28-34
	1000	811	1220	1160	1115	50	28-34
	1200	850	1450	13fl0	1325	56	32-41
	1400	950	1675	1590	1525	62	36-48
1.6	150	210	280	240	210	24	8-23
	200	230	335	295	265	26	12-23
	250	250	405	355	320	30	12 25
	300	356	460	410	375	30	12-25
	350	3S1	520	470	435	34	16-25
	400	406	580	525	485	36	16-30
	450	432	640	585	545	40	20-30
	500	457	705	650	608	44	20-34
	600	508	840	770	718	48	20-41
	700	610	810	840	788	50	24-41
	800	660	1020	950	898	52	24-41
	900	711	1120	1050	998	54	28-41
	1000	811	1255	1170	1110	56	28-48
	1200	850	1485	1390	1325	58	32-M
	1400	950	1635	1590	1525	60	36-54
2.5	150	210	300	250	218	30	8-25
	200	230	360	310	278	34	12-25
	250	250	425	370	330	36	12-30
	300	356	485	430	390	40	12-30
	350	381	550	490	448	44	16-34
	400	406	610	550	505	48	16-34
	450	432	660	600	555	50	20-34
	500	457	730	660	610	52	20-41
	600	508	B40	770	718	56	20-41
	700	610	955	875	815	60	24-48
	800	660	1070	990	930	64	24-48
	900	711	1180	1090	1025	66	28-54
	1000	811	1305	1210	1140	68	28-58
	1200	850	1525	1420	1350	72	32-58

管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳，密封效果好，它兼具电动闸阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好地消除水锤危害，保护水泵及管网系统安全。
