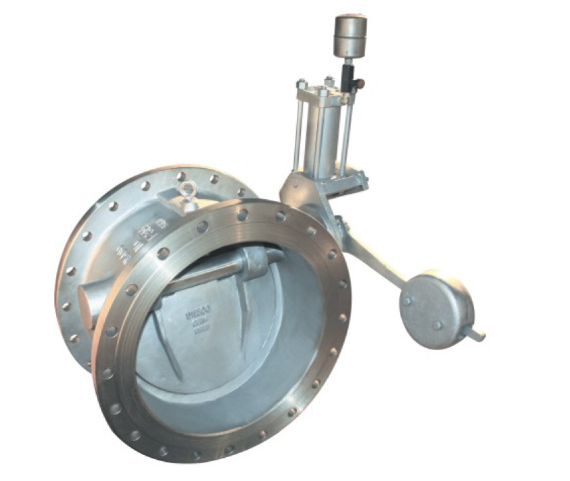

H47H微阻缓闭止回阀适用于安装在给排水系统中的泵出口，例如工业，农业，城市和高层房屋。破坏性的水锤安装在泵的出口处，以防止和消除适度的回流，有效地降低了关闭阀的水锤的压力，并保护了泵和管道的安全运行。
H47H微阻缓闭止回阀用于给水和排水管道。连接到水泵的出口，可防止中等程度的回流并消除破坏性的水锤。您可以有效地减少关闭阀门的水锤。施加压力以确保管网安全运行。
微阻缓闭止回阀具有阀瓣轻、开度大，显着的节电效果，低流体阻力，创新的水锤去除机构设计，稳定可靠的密封性能，耐磨性，使用寿命长，稳定性，没有操作，振动，噪音或其他特征。
H47H微阻缓闭止回阀主要技术参数
型号 | 公称通径 | 公称压力 | 试验压力Ps(MPa) | 最高工作 | 工作温度 | 适用介质 | |
壳体 | 密封 | ||||||
HH44-10/16/25 | 50~800 | 1.0 | 1.5 | 1.1 | 1.0 | ≤80℃根据 | 水、弱腐 |
KHH44 | 1.6 | 1.76 | 1.76 | 1.6 | |||
HH4Z/X | 2.5 | 2.5 | 2.75 | 2.5 | |||
H47H微阻缓闭止回阀主要外形尺寸
型号 | 公称通径 | 尺寸 | ||
L | H | B | ||
HH44T-10 HH44X-10 HH44H-10 HH44T-16 HH44X-16 HH44H-16 HH44T-25 HH44X-25 HH44H-25 | 40 | 200 | 300 | 220 |
50 | 230 | 300 | 270 | |
65 | 290 | 320 | 290 | |
80 | 310 | 354 | 300 | |
100 | 350 | 350 | 320 | |
125 | 400 | 380 | 340 | |
150 | 480 | 500 | 410 | |
200 | 500 | 580 | 450 | |
250 | 600 | 670 | 550 | |
300 | 700 | 730 | 580 | |
350 | 800 | 820 | 630 | |
400 | 900 | 920 | 700 | |
450 | 1000 | 950 | 800 | |
500 | 1100 | 1100 | 900 | |
600 | 1300 | 1200 | 990 | |
700 | 1400 | 1550 | 1120 | |
800 | 1500 | 1700 | 1300 | |
