缓闭止回阀的工作原理

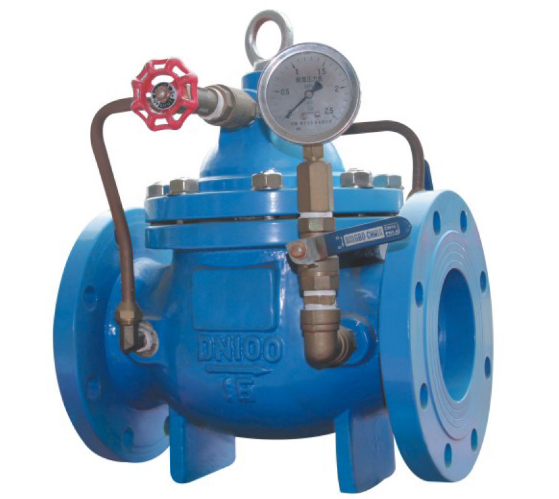

缓闭止回阀的工作原理由主阀,止回阀,针形阀,球阀,微过滤器和压力表组成,以形成液压控制接管系统。通过自动液压操作,主阀可以获得最大的打开和关闭速度。它使水锤保持在原位,并提供缓慢关闭和消音的效果。
微阻缓闭止回阀从入口侧供水时,水通过微过滤器,针形阀和单向阀进入主阀控制室,并通过球阀向下游排放。因为针状阀的开度小于球阀的开度,即主阀控制室的排水速度快于进水速度,所以控制室内的压力下降,入口压力下降。当它作用在主阀盘的下端时,主阀打开,并且向下游供水。
当管道停止浇水并且下游水开始回流时,一些回流水通过球阀进入主控制室。由于它是单向阀,因此回流水不会从主管中流出。逐渐增加控制室和主控制室中的压力,并缓慢关闭主阀。
缓闭止回阀的功能特点:
1、缓闭止回阀的结构长度短,并且结构长度仅为传统的法兰止回阀的1/4至1/8。
2、它体积小,重量轻,仅为传统法兰止回阀的1/4至1/20。
4、水平或垂直管道均可使用,安装简便。
5、流路不被阻塞,流体阻力小。
6、灵敏的动作和出色的密封性能。
7、气门瓣行程短,气门关闭效果小。
