公称通径DN(MM) | D1 | D1 | N-D | L | H | |||
1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
50 | 160 | 125 | 4-18 | 200 | 160 | |||
65 | 180 | 145 | 4-18 | 230 | 180 | |||
80 | 195 | 160 | 8-18 | 245 | 200 | |||
100 | 215 | 180 | 8-18 | 265 | 270 | |||
125 | 245 | 210 | 8-18 | 295 | 310 | |||
150 | 280 | 240 | 8-23 | 360 | 320 | |||
200 | 335 | 295 | 8-23 | 12-23 | 410 | 370 | ||
250 | 340 | 405 | 350 | 355 | 12-23 | 12-25 | 470 | 430 |
300 | 440 | 460 | 400 | 410 | 12-23 | 12-25 | 510 | 480 |
350 | 500 | 520 | 460 | 470 | 16-23 | 16-25 | 615 | 525 |
400 | 565 | 580 | 515 | 525 | 16-25 | 16-30 | 650 | 580 |
450 | 615 | 640 | 565 | 585 | 20-25 | 20-30 | 730 | 635 |

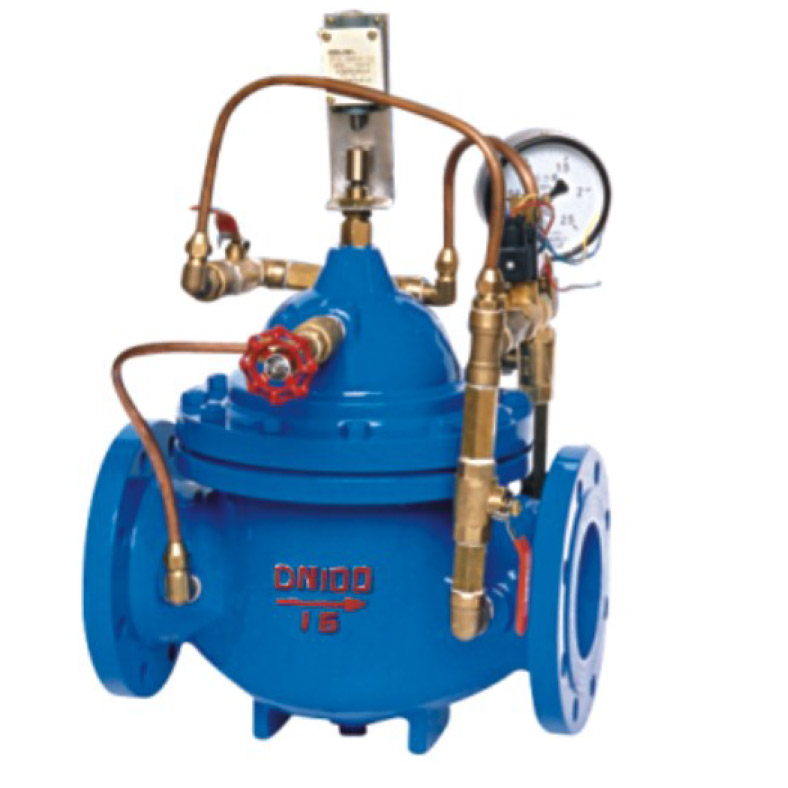

多功能水泵控制阀型号规格
多功能水泵控制阀作用与用途:安装于水泵出水口处,在水泵停止运转前,先行关闭主要阀至90%左右,当水泵停止运转时,再次关闭剩余的10%。可有效地保护水泵,防止水锤、水击声以及水泵倒转。
多功能水泵控制阀安装遇到调试问题如何解决?
多功能水泵控制阀的工作原理
1.停泵状态,阀板在出口端及隔膜上腔静压作用下全部关闭。
2.水泵启动时,水压从旁通管传入下腔,主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。
3.在进水端压力作用下,阀板上升到最大开口状态,开口高度由流量决定。
4.停泵瞬间,流量及压力突然降低,主阀板在重力作用下开始向下滑落。
5.当流量接近于零时,主阀被关闭,主阀板上留有泄流孔以减弱水锤冲击力;主阀板上、下形成压力差,阀门出口水压从旁通管进入上腔推动膜片压板,使下腔水排入阀门进口,缓闭阀板开始缓闭。
6.缓闭阀板完全关闭泄流孔,阀门回到停泵初始状态。
